Пуск электродвигателя редко бывает «мелочью». Рывок – и срабатывает автомат. Просадка напряжения – и останавливается соседняя линия. Прямой старт удобен только на бумаге. На практике он дает перегрузки по току, ударные нагрузки по механике и лишний нагрев обмоток. Поэтому устройства плавного пуска постепенно стали нормой для насосов, вентиляторов, дробилок, инженерных систем зданий. И подробнее об их работе расскажем далее.

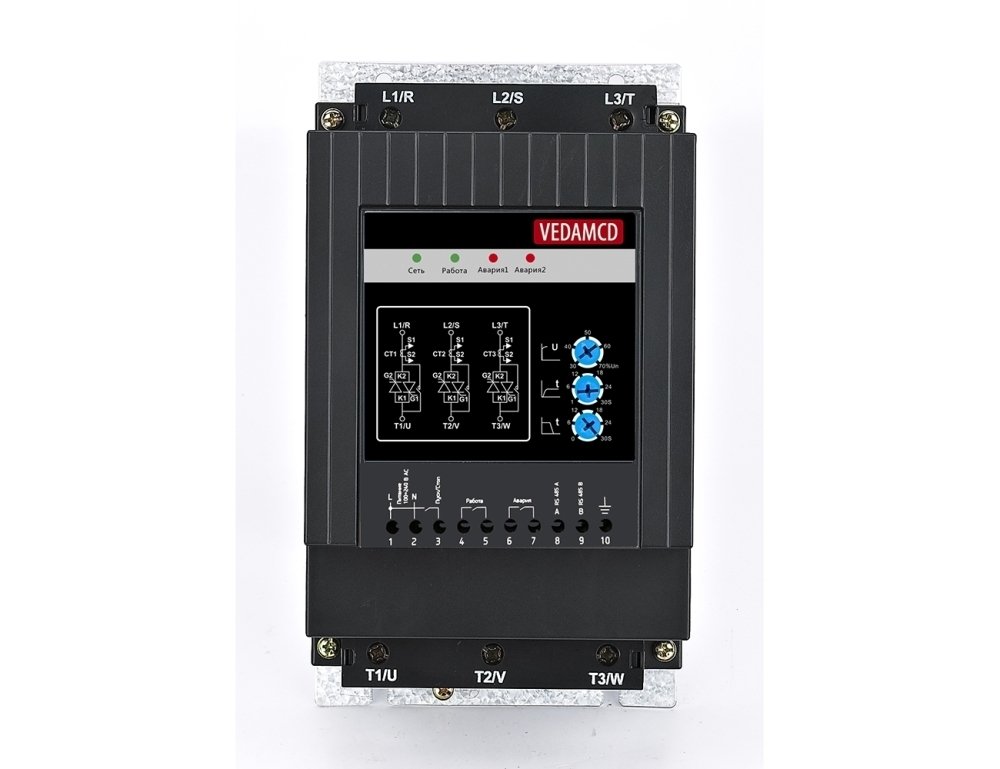

Линейка VEDA MCD – какие модели и под какую мощность подходят
Серия VEDA MCD закрывает диапазон от 0,37 до 500 кВт. Это не абстрактные цифры, а конкретные решения под разные задачи. Доступны такие варианты:
• MCD1 – компактное решение со встроенным байпасом для двигателей 0,37–75 кВт;
• MCD2 – универсальная модель для 7,5–450 кВт;
• MCD3 – многофункциональное исполнение для 30–500 кВт;
• MCD4 – компактный вариант с байпасом для 1,5–55 кВт;
• MCD5 – расширенная модель с байпасом для 7,5–400 кВт;
• MCD7 – компактное устройство с байпасом для 4–115 кВт.
Разброс по мощности заметный. Где-то нужен небольшой насос на 4 кВт, а где-то – привод 400 кВт на руднике. И странно было бы предлагать всем одинаковое устройство.
Компактные модели со встроенным байпасом удобны для шкафов с ограниченным местом. Честно говоря, это часто решающий фактор. Монтажник смотрит на габариты шкафа и понимает – лишних сантиметров нет.
MCD ставили на насосной станции водоотведения. Сеть слабая, трансформатор старый. После установки устройство ограничило пусковой ток, и автоматы перестали «выбивать» при старте. Никаких чудес, просто корректная настройка параметров разгона.
Серия разрабатывалась с учетом опыта прошлых поколений. В прошивку можно вносить изменения под сложные применения. Для нестандартных линий это иногда спасает сроки.
Как устройства плавного пуска VEDA MCD влияют на ресурс и защиту двигателя
Главная задача – не просто мягкий старт, а управляемый разгон и торможение. Устройство увеличивает скорость и момент постепенно. Пусковой ток ограничивается. Это снижает просадку напряжения и уменьшает риск перегрузки трансформатора.
Функционально устройства обеспечивают:
• ограничение пусковых токов без отключений автоматов;
• защиту от перегрузок по току и коротких замыканий;
• контроль последовательности и обрыва фаз;
• плавное торможение и остановку;
• упрощение схемы управления без набора отдельных реле.
Когда схема собрана из нескольких аппаратов, диагностика превращается в поиск иголки в стоге сена. Здесь многие функции уже интегрированы. Это экономит место и время обслуживания.
Есть поддержка сетевых протоколов Modbus RTU и Profibus. Это позволяет подключать устройство к системе автоматизации. Электропривод может работать автономно, но при необходимости легко встраивается в АСУТП. Для крупных производств это принципиально.
На объекте в энергетике долго спорили, нужен ли контроль изоляции двигателя. Решили добавить соответствующую опцию. Через несколько месяцев она помогла выявить проблему до аварии. Ситуация банальная, но экономия на ремонте оказалась ощутимой.
Сервисная поддержка строится через сеть более чем из 45 организаций на территории ЕАЭС. Россия, Белоруссия, Казахстан – география широкая. Если устройство требует настройки или ремонта, искать специалистов в другом регионе не приходится.
Иногда кажется, что плавный пуск – это просто «комфорт» для механики. Но при слабой сети он становится инструментом стабилизации всей линии. А это уже вопрос надежности производства.
Частые вопросы о устройствах плавного пуска VEDA MCD
Можно ли использовать УПП с генераторной установкой?
Да, но нужно корректно подобрать параметры ограничения пускового тока. Генератор чувствителен к резким нагрузкам. При настройке стоит учитывать его номинальную мощность и кратковременную перегрузочную способность, иначе возможны провалы частоты.
Нужно ли устанавливать дополнительные защитные автоматы?
Автомат защиты по-прежнему обязателен по требованиям электробезопасности. Устройство плавного пуска выполняет функции защиты двигателя, но не заменяет вводной аппарат. Подбор автомата проводят с учетом характеристик сети и самого УПП.
Что происходит при частых пусках в течение часа?
Здесь важно соблюдать допустимое число запусков, указанное в паспорте модели. При превышении тепловая нагрузка на тиристоры возрастает. В тяжелых режимах стоит выбирать модель с запасом по току.
Можно ли заменить старое УПП другой марки на VEDA MCD без изменения шкафа?
В большинстве случаев – да, если габариты и ток совпадают. Но иногда требуется корректировка схемы управления или переподключение сигнальных цепей. Лучше заранее сверить электрическую схему и параметры нагрузки.
Плавный пуск не делает оборудование бессмертным. Он просто убирает лишние удары и перегрузки. А этого, как показывает практика, часто достаточно, чтобы техника работала спокойно и без сюрпризов.
