В российских регионах с распространением лессовых отложений, таких как Центрально-Чернозёмная зона и Поволжье, инженеры при строительстве сталкиваются с необходимостью тщательного контроля грунтовых вод ещё на этапе проектирования котлованов. Лессовые просадочные грунты при насыщении влагой резко теряют несущую способность, что может привести к неравномерным осадкам и деформациям ограждающих конструкций. Современные подходы к водопонижению учитывают эти свойства и позволяют минимизировать риски на объектах жилого и промышленного назначения.
Для успешного выполнения работ важно понимать специфику таких грунтов и подбирать методы, соответствующие российским нормам. А теперь рассмотрим, как правильно подойти к выбору системы водопонижения.
Свойства лессовых просадочных грунтов и их влияние на водопонижение
Лессовые грунты характеризуются высокой пористостью и макропористой структурой, что делает их особенно чувствительными к увлажнению. При повышении влажности выше определённого порога происходит просадка, иногда достигающая нескольких десятков сантиметров на метр толщины слоя. В обводнённых условиях это свойство усугубляется: вода размягчает структурные связи между частицами, грунт переходит в текучее состояние и может вызвать суффозию или оплывание стенок котлована.

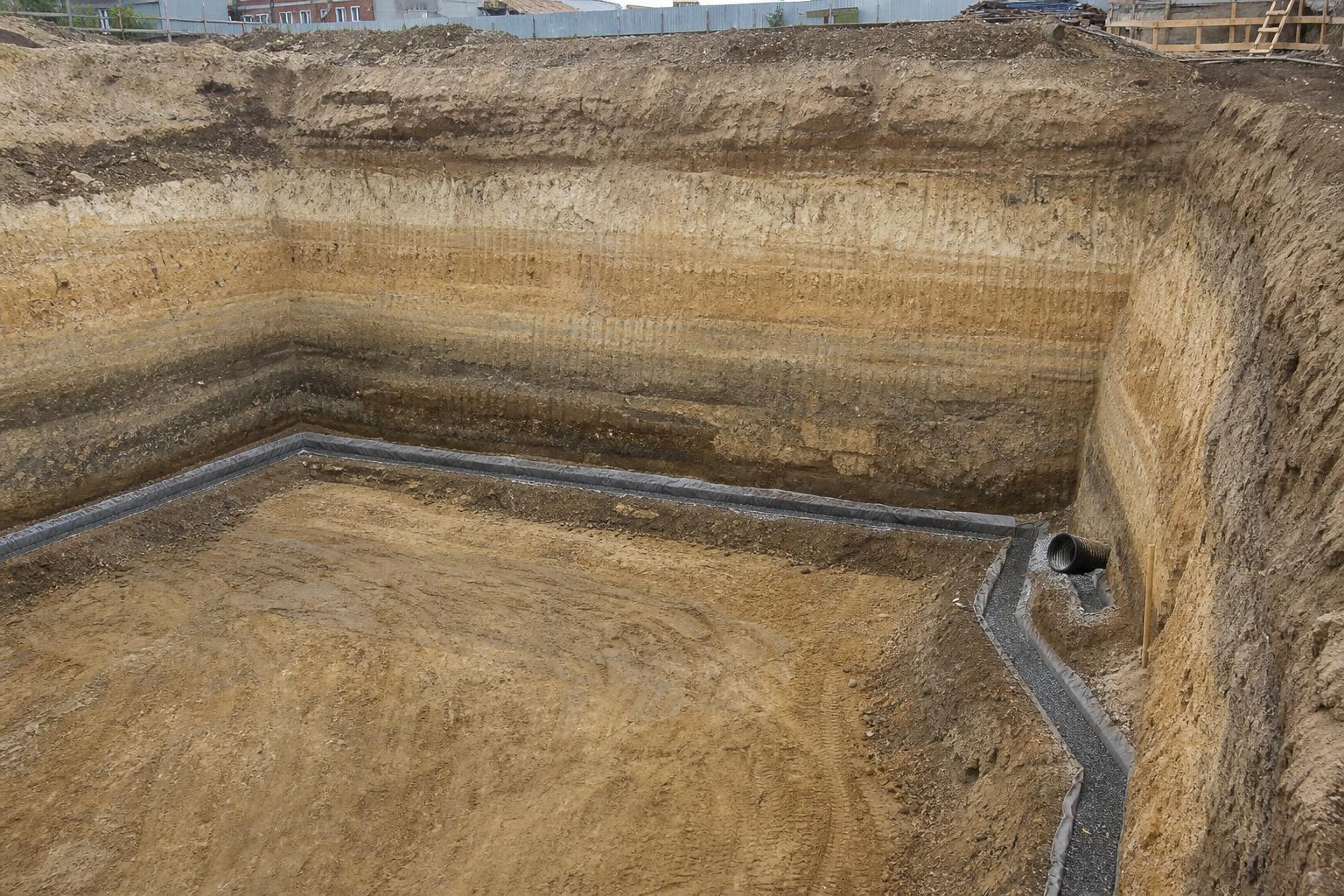

Типичный вид котлована в обводнённом лессовом грунте с организованным водопонижением.
В практике российского строительства такие грунты часто встречаются на глубинах от 3 до 15 метров. Инженеры учитывают коэффициент просадочности, который определяют лабораторными испытаниями по ГОСТ 28622. Если грунт относится к I или II типу по просадочности, водопонижение становится обязательным этапом, предшествующим разработке котлована.
Правильное водопонижение не только снижает уровень грунтовых вод, но и предотвращает структурные изменения в лессовой толще, сохраняя устойчивость откосов и основания.
Выбор метода зависит от глубины котлована, мощности водоносного горизонта и степени обводнённости. Для неглубоких выемок до 5 метров часто применяют иглофильтровые установки, которые создают локальное понижение уровня воды вокруг периметра. При большей глубине переходят к системе глубоких скважин с погружными насосами или комбинированным вариантам.
- Учёт типа просадочности грунта по результатам изысканий.
- Определение расчётного дебита воды для подбора оборудования.
- Мониторинг уровня грунтовых вод в процессе работ.
Важно также учитывать сезонные колебания: в весенний период уровень воды может подниматься, а зимой — снижаться из-за промерзания. Это требует гибкого графика работ и резервных мощностей насосного оборудования.
Методы водопонижения и их адаптация под лессовые просадочные грунты
В практике российского строительства для обводнённых лессовых грунтов чаще всего применяют иглофильтровые установки и системы глубоких скважин. Иглофильтры позволяют создать депрессионную воронку вокруг котлована на глубину до 5–6 метров и эффективно работают при коэффициенте фильтрации грунта от 0,1 до 5 метров в сутки. В лессовых толщах важно использовать фильтры с мелкой ячейкой, чтобы предотвратить вынос частиц и развитие суффозии, которая может привести к образованию пустот и последующему обрушению стенок.
При глубине котлована более 6 метров переходят к бурению скважин диаметром 150–300 миллиметров с установкой погружных насосов. Расчёт радиуса влияния каждой скважины выполняют по формулам, учитывающим проницаемость лессового грунта и мощность водоносного горизонта. В российских условиях специалисты ориентируются на рекомендации СП 45.13330, где подробно описаны требования к размещению скважин и контролю дебита.

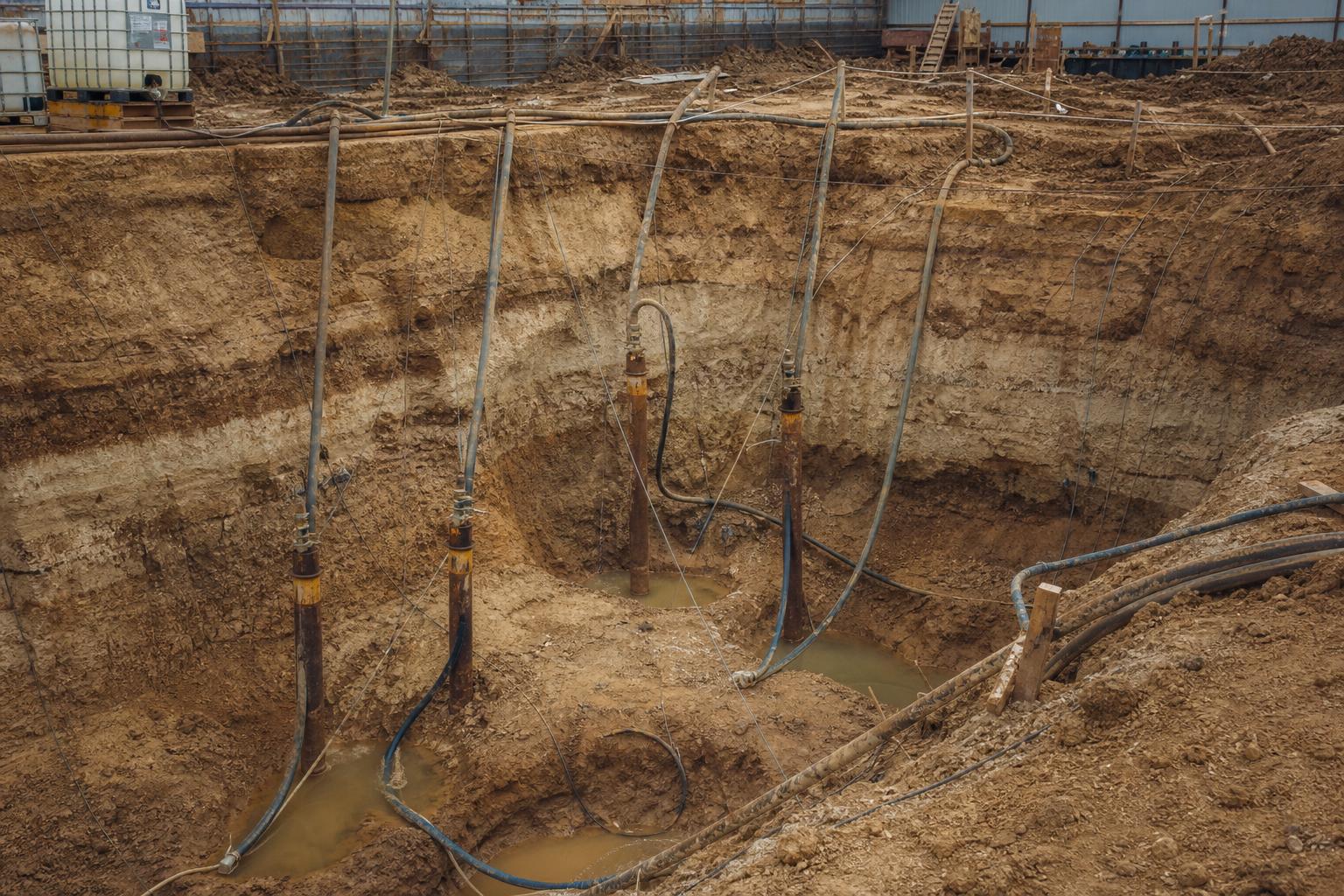

Организация водопонижения с помощью глубоких скважин в обводнённом лессовом грунте.
Для повышения эффективности в сильно обводнённых зонах применяют вакуумные или эжекторные системы. Вакуумное водопонижение особенно полезно в мелкозернистых лессах, где обычные гравитационные методы дают низкий дебит. Оборудование создаёт дополнительное разрежение, ускоряя отток воды и снижая уровень грунтовых вод на 1–2 метра сверх обычного значения. Российские подрядчики часто комбинируют такие установки с мониторинговыми скважинами, чтобы оперативно корректировать режим работы насосов.
Важным этапом остаётся предварительный расчёт необходимого количества точек водопонижения. Инженеры определяют суммарный приток воды к котловану, учитывая сезонные колебания и возможные подтоки из соседних водоносных горизонтов. В регионах с высоким уровнем грунтовых вод, например в поймах рек Волги или Дона, этот расчёт становится особенно критичным для предотвращения оплывания откосов.
- Проведение лабораторных испытаний грунта на просадочность и фильтрационные свойства.
- Выбор типа фильтров с учётом гранулометрического состава лесса.
- Установка контрольно-измерительной аппаратуры для постоянного мониторинга уровня воды.
- Резервирование насосного оборудования на случай аварийных ситуаций.
При монтаже систем обязательно соблюдают требования по герметизации устьев скважин и фильтров, чтобы исключить подсос воздуха и снижение эффективности. В лессовых грунтах дополнительно укрепляют приустьевые зоны, предотвращая размыв и просадку вокруг точек водопонижения.
Проектирование и расчёт систем водопонижения в лессовых просадочных грунтах
Проектирование систем водопонижения начинается с комплексных инженерно-геологических изысканий, которые включают определение коэффициента фильтрации, степени просадочности и мощности водоносного горизонта. В российских условиях эти данные получают в соответствии с требованиями СП 47.13330 и ГОСТ 20522. Инженеры рассчитывают ожидаемый приток воды к котловану, используя формулы Форхгеймера или Дюпюи, адаптированные под неоднородную структуру лессовых отложений. Особое внимание уделяют прогнозу возможных просадок при понижении уровня грунтовых вод, так как избыточное осушение может спровоцировать дополнительные деформации в толще грунта.
При расчёте количества и расположения точек водопонижения учитывают радиус влияния каждой скважины или иглофильтра, а также взаимное влияние соседних установок. В лессовых грунтах рекомендуется размещать точки водопонижения на расстоянии не менее 1,5–2 метров от будущих откосов котлована, чтобы избежать разуплотнения и оплывания стенок. Для объектов в Центральном и Приволжском федеральных округах, где лессы часто залегают слоями разной мощности, проектировщики применяют многоярусные схемы, позволяющие поэтапно снижать уровень воды.

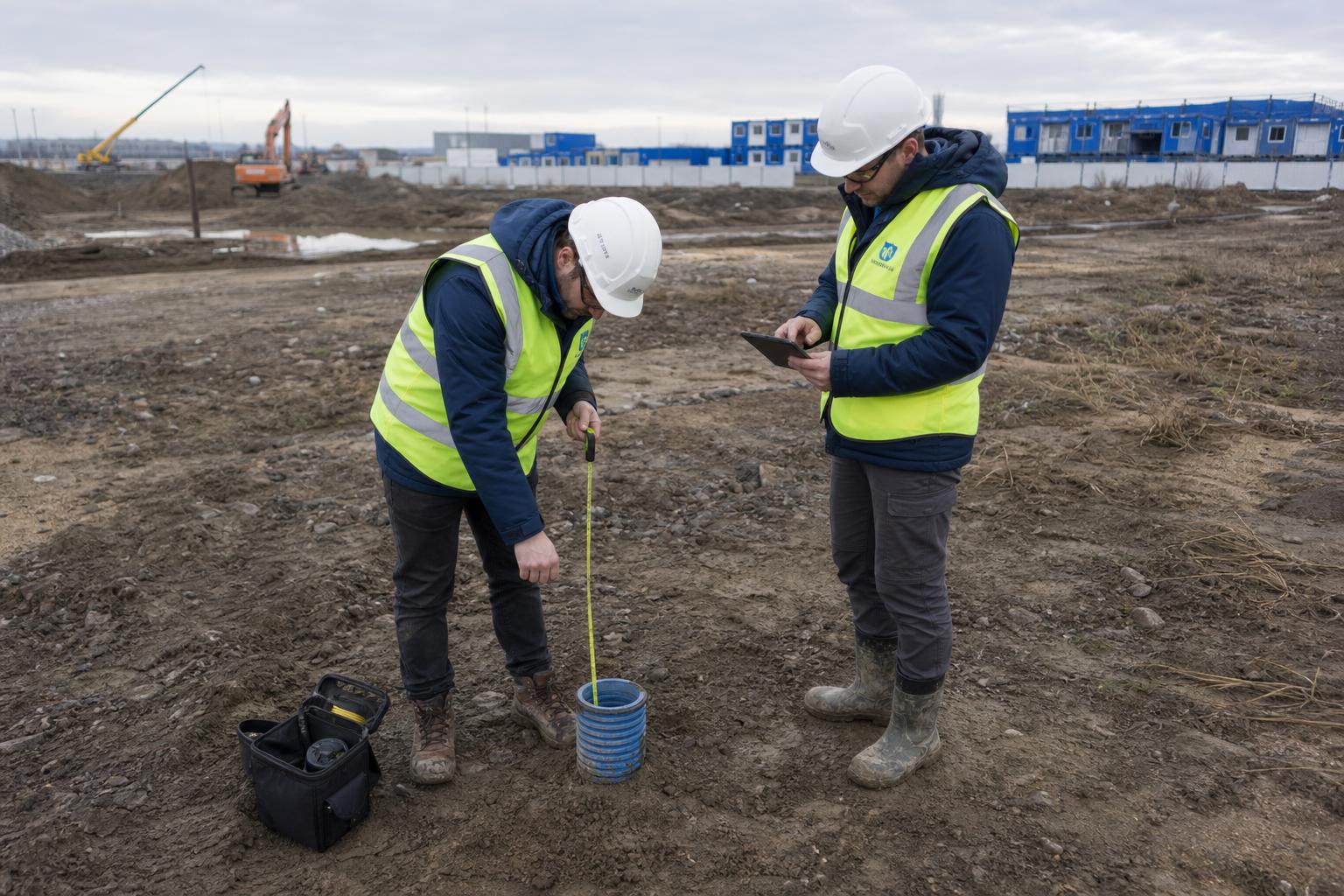

Мониторинг уровня воды в наблюдательных скважинах во время водопонижения в лессовом грунте.
Важным элементом проекта становится выбор насосного оборудования с учётом расчётного дебита и возможных колебаний. В российских проектах часто предусматривают резервные насосы и системы автоматического управления, которые поддерживают заданный уровень воды с точностью до 10–20 сантиметров. Дополнительно разрабатывают схемы отвода откачиваемой воды, чтобы исключить её повторное попадание в котлован или подтопление соседних территорий.
При составлении проекта обязательно оценивают влияние водопонижения на окружающую застройку. В плотной городской среде, например в районах старой застройки Поволжья или Центральной России, проводят дополнительные расчёты осадок соседних зданий и предусматривают защитные мероприятия, такие как инъекционное укрепление грунтов или устройство шпунтовых ограждений. Это позволяет минимизировать риски для существующих коммуникаций и фундаментов.
- Определение расчётных параметров грунта по результатам полевых и лабораторных испытаний.
- Построение депрессионной кривой и выбор оптимальной схемы размещения точек водопонижения.
- Разработка графика поэтапного понижения уровня воды с контролем просадок.
- Включение в проект системы мониторинга и аварийного отключения оборудования.
После утверждения проекта начинается подготовка площадки: бурение скважин, установка фильтров и подключение насосов. Все работы выполняют под контролем геодезистов и гидрогеологов, чтобы своевременно выявлять отклонения от расчётных показателей. Такой подход обеспечивает надёжность системы и позволяет адаптировать её в процессе эксплуатации при изменении гидрогеологических условий.
Мониторинг и контроль процесса водопонижения в лессовых грунтах
Мониторинг уровня грунтовых вод ведут с помощью наблюдательных скважин, оборудованных датчиками и пьезометрами. Регулярные замеры позволяют своевременно корректировать работу насосов и предотвращать чрезмерное осушение, которое может вызвать дополнительные просадки. В российских проектах контроль проводят не реже одного раза в сутки, а при интенсивном откачивании — каждые четыре часа.
Особое внимание уделяют наблюдению за деформациями откосов и дна котлована. Геодезические инструменты фиксируют осадки и смещения, что помогает вовремя выявить признаки суффозии или разуплотнения грунта. При обнаружении отклонений от проекта увеличивают количество точек водопонижения или снижают дебит насосов.

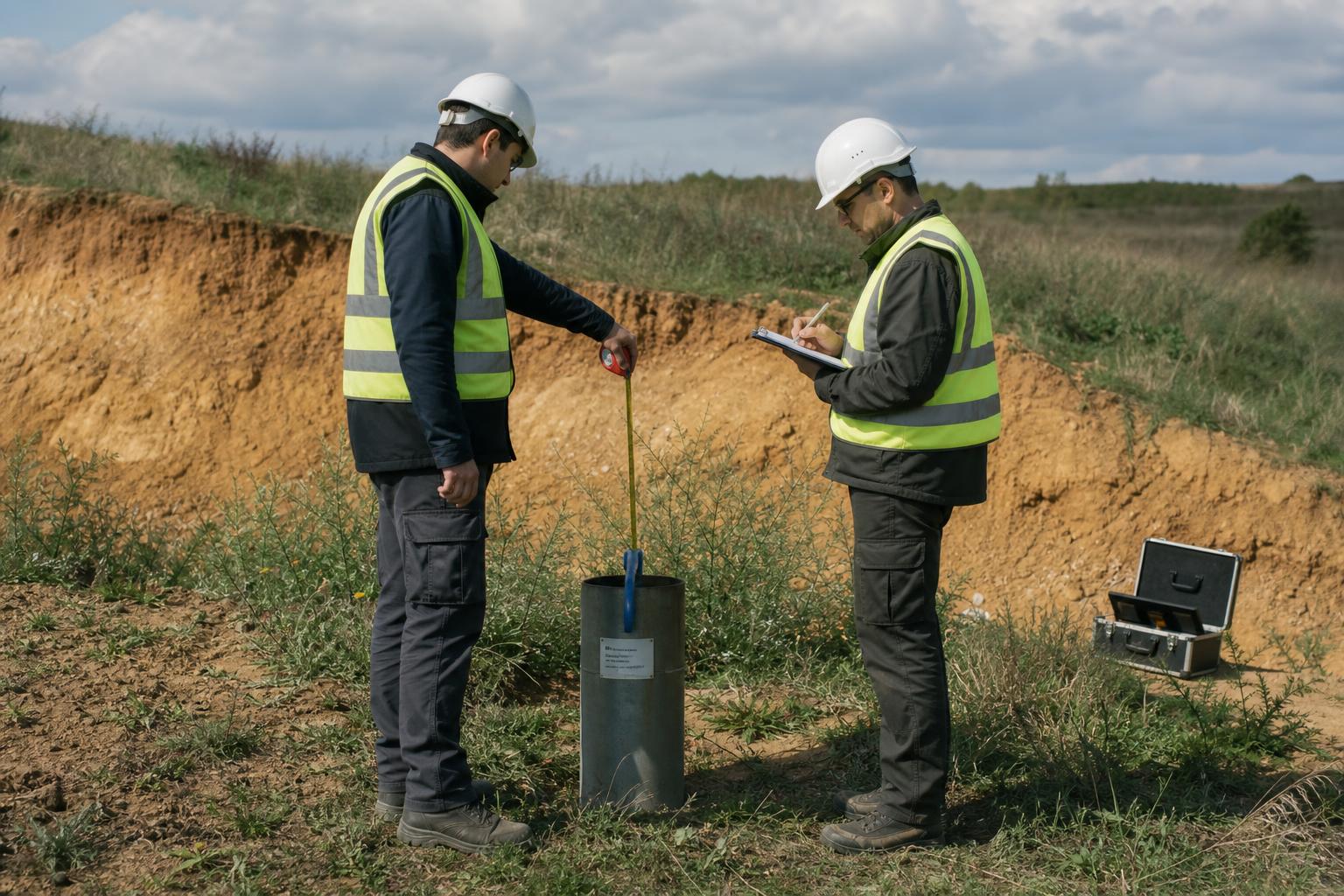

Контроль уровня грунтовых вод в наблюдательных скважинах во время работ по водопонижению.
Автоматизированные системы управления позволяют поддерживать заданный уровень воды с высокой точностью. Датчики передают данные на пульт оператора, где в случае превышения пороговых значений срабатывает сигнализация и резервные насосы. Такой подход минимизирует риски для безопасности персонала и сохранности соседних сооружений.

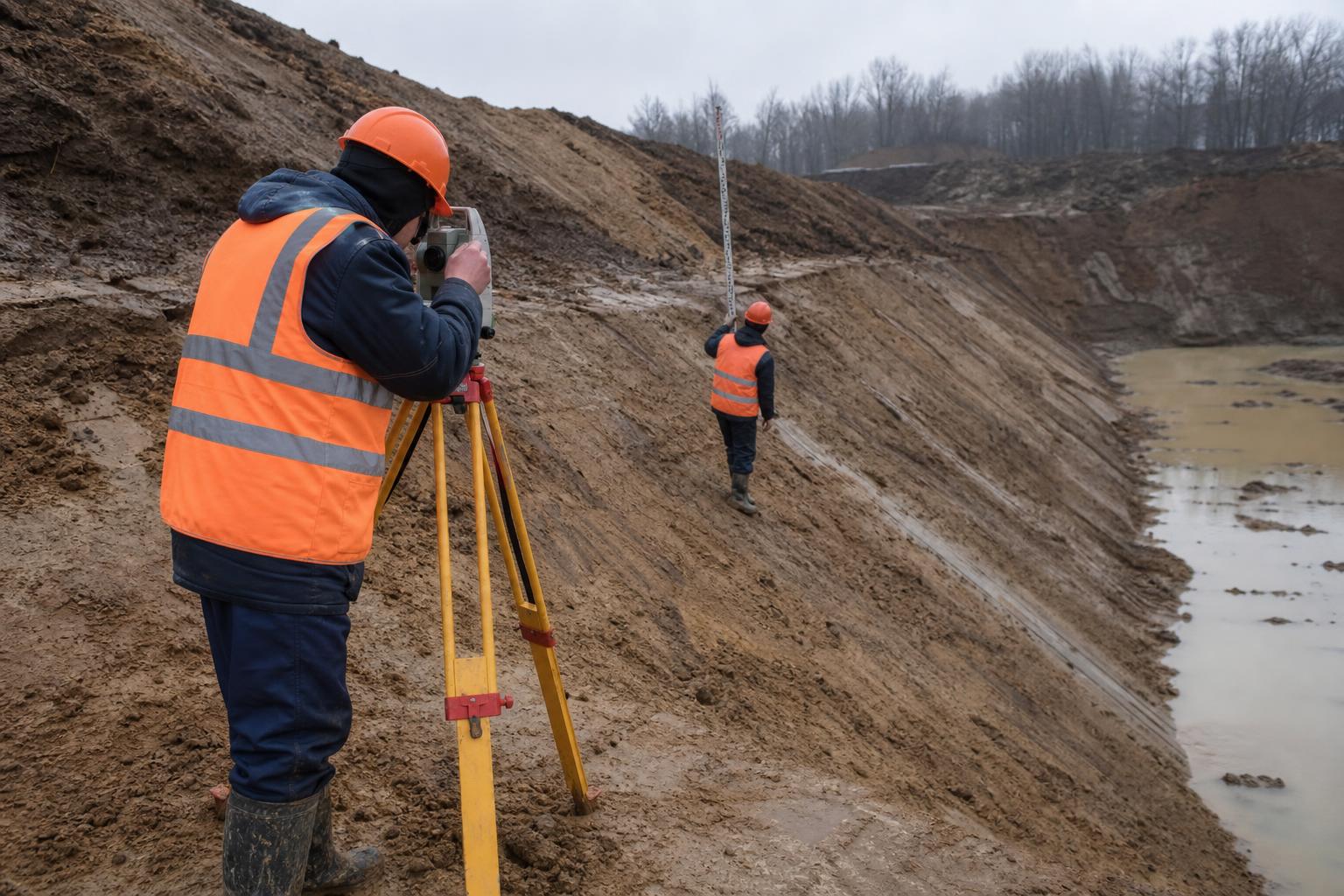

Геодезический контроль деформаций откосов при водопонижении в лессовых грунтах.
По завершении работ систему демонтируют поэтапно, постепенно поднимая уровень воды и наблюдая за поведением грунта. Это позволяет избежать резких изменений и дополнительных просадок. Все данные мониторинга фиксируют в журналах и передают заказчику для последующего анализа.
Как часто проводят замеры уровня воды при водопонижении в лессовых грунтах?
Замеры выполняют не реже одного раза в сутки. При интенсивном откачивании или нестабильных условиях частоту увеличивают до одного раза в четыре часа. Данные фиксируют в специальном журнале и используют для корректировки работы оборудования.
Какие приборы применяют для мониторинга деформаций откосов?
Применяют геодезические инструменты, такие как нивелиры и тахеометры. Они позволяют фиксировать осадки и смещения с точностью до миллиметров. При обнаружении отклонений сразу вносят изменения в режим водопонижения.
Что делать при обнаружении признаков суффозии во время работ?
При выявлении суффозии снижают дебит насосов и добавляют точки водопонижения. Дополнительно укрепляют приустьевые зоны и усиливают контроль за состоянием грунта. Все действия согласовывают с инженером-геологом.
Как обеспечивают безопасность соседних зданий при водопонижении?
Проводят предварительные расчёты влияния на окружающую застройку. Устанавливают шпунтовые ограждения или выполняют инъекционное укрепление грунтов. Регулярный мониторинг осадок позволяет вовремя принять защитные меры.
Как завершают работы по водопонижению в просадочных грунтах?
Демонтаж выполняют поэтапно с постепенным подъёмом уровня воды. Наблюдают за поведением грунта и фиксируют все изменения. После стабилизации системы убирают, а площадку готовят к следующим этапам строительства.
